タンパク質・低分子結晶マウントツール(粘着式) Crystal Catcher™

Ｘ線結晶構造解析のボトルネックの一つである結晶マウントにおいて、操作が簡便で効率的にタンパク質結晶を取り出しできるツールを開発しました。
粘着方式による結晶の取り出しは、結晶のみにＸ線を照射できるため、回折データの品質向上にも役立ちます。

ガラスチップ「CT-300」「CT-400」と、それに適合する本体「CC-900」（マルチ）もラインナップ。より多くの場面でクリスタルキャッチャーをご利用いただけます。

Crystal Catcherの特徴

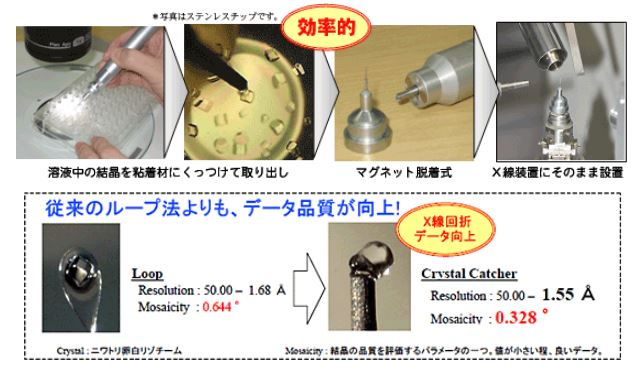

従来のループ法に代わる新マウント法

• 簡便かつ安定した結晶の取り出し、及び保持が可能
• データー品質の向上 容易なチップ交換式で経済的。
• 1チップ100回使用可能！

Crystal Catcher仕様

商品特徴	操作が簡便で、確実に結晶を捕獲でき、作業時間を大幅に短縮
本体	ノック式

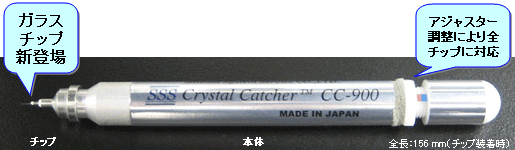

	CC-900	全長145mm×直径14mm、重量37g

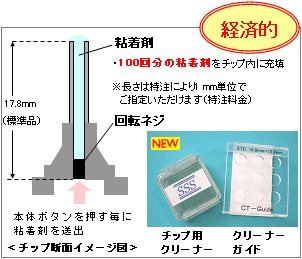

チップ	・長さ：17.8mm（ゴニオベースから先端まで） ・市販のトングやキャップに対応 ・マグネット脱着式で、そのままX線装置にマウント可能 ・約100回使用可能
	ステンレスチップ CT-100、CT-200	・金属製 ・先端径：0.2mm ・標準対応結晶サイズ：0.1～1.0mm
	ガラスチップ CT-300、CT-400	・ガラス製 ・先端径：外径80m、内径40m ・標準対応結晶サイズ：0.05～0.3mm
使用温度範囲	常温～クライオ（-180℃）

• 商品の仕様は予告なく変更する場合があります。
• CT-100専用本体「CC-700」、CT-100・200専用本体「CC-800」につきましては、2010年3月をもって販売終了と致しました。

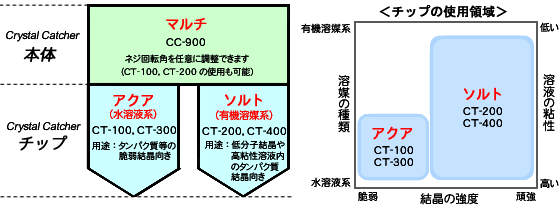

Crystal Catcher商品ラインナップ

分類	商品コード	品名	容量
本体	CC-900	Crystal Catcher 本体 CC-900 （マルチ）＊本体にチップは付属しておりません。	1本
ステンレス チップ	CT-106	Crystal Catcher ステンレスチップ CT-100 （アクア）	6個
	CT-112	Crystal Catcher ステンレスチップ CT-100 （アクア）	12個
	CT-206	Crystal Catcher ステンレスチップ CT-200 （ソルト）	6個
	CT-212	Crystal Catcher ステンレスチップ CT-200 （ソルト）	12個
ガラス チップ	CT-306	Crystal Catcher ガラスチップ CT-300 （アクア）	6個
	CT-312	Crystal Catcher ガラスチップ CT-300 （アクア）	12個
	CT-406	Crystal Catcher ガラスチップ CT-400 （ソルト）	6個
	CT-412	Crystal Catcher ガラスチップ CT-400 （ソルト）	12個
その他	CL-100	チップ用クリーナー	1個
	CG-100	クリーナーガイド	1個



CT-200、CT-400（ソルト）適応可能有機溶媒一覧
アルコール系	メタノール、エタノール、1-プロパノール、2-プロパノール、 1-ブタノール、2-ブタノール、1-ヘキサノール、1-ヘプタノール
ケトン系	アセトン、2-ブタノン、4-メチル-2-ペンタノン
エーテル系	イソプロピルエ―テル、t-ブチルメチルエ―テル、テトラヒドロフラン(環状エ―テル類)、1,4-ジオキサン(環状エ―テル類)
アミド系	ホルムアミド、N,N-ジメチルアセトアミド、N,N-ジメチルホルムアミド
芳香族系	トルエン、アニソール
エステル系	蟻酸エチル、酢酸エチル、酢酸イソプロピル、酢酸ブチル
炭化水素系	ヘキサン、へプタン、シクロヘキサン
ハライド系	クロロホルム
ニトリル系	アセトニトリル
アルキルスルホキシド系	ジメチルスルホキシド

Crystal Catcher関連資料

• 新規タンパク質結晶マウント法の開発（PDF)
  Crystal Catcher と従来法（ループ方式）によるたんぱく質結晶の取り出し及び分解能の比較
• New Technique of Manipulating a Protein Crystal (PDF)
  高粘性溶液や有機溶媒系タンパク、低分子結晶向けバージョン(ファイン・ソルト)の例

YouTube動画（0:06）
