“粉砕・混合・分散”を可能にする3次元ボールミル

これまでの2次元式装置で不可能だった、ナノレベルの粉砕・混合・分散を可能にします。

特徴

球体を3次元運動させ、疑似的に無重力状態を作り出すことで、数cm～数mmの固形物をnmレベルの粒子にまで“粉砕”したり、均一に“混合”または“分散（分離）”できる装置です。

主に使用されている用途

各種素材の混合
インクの混合
樹脂、セラミックス等の粉砕
医薬品、化粧品の混合
分散液と溶液の混合
水の機能性向上（ナノバブル化）

今後応用が期待されている用途

カーボンナノチューブと樹脂の混合
3Dプリンター用セラミックスと有機物の混合
混合/分散による新素材開発

使用されている業界の代表例

各国研究機関
素材・化学メーカー
プリンターメーカー
医薬品メーカー
化粧品メーカー
食品メーカー

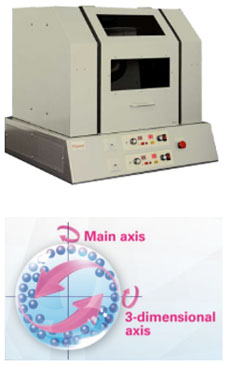

画像：3次元ボールミル

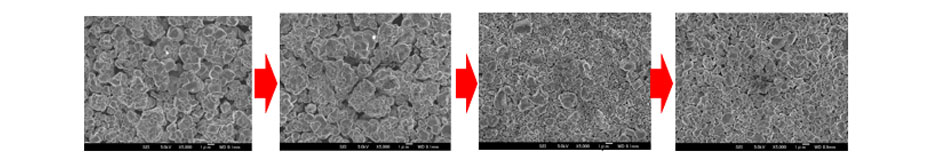

FCO500酸化銅試料粉砕の結果（SEM画像。元のサイズは約0.5～3μmサイズの粒子）

画像：FCO500酸化銅試料粉砕の結果（SEM画像。元のサイズは約0.5～3μmサイズの粒子）

装置仕様

装置高式	3D-80	3D-210-D2	3DB-80	3D-180
特徴	一体型小型	スリムモデル中型	分離型　小型	ハードモデル　中型
主軸	主軸/3次元軸独自制御式卓上型		主軸/3次元軸独自制御式卓上型グローブボックス投入型	主軸/3次元軸　独自制御式卓上型 (2・3次元運動可)
外観
寸法	370(W)×260(D)×360(H)mm	495(W)×420(D)×550(H)mm	500(W)×260(D)×255(H)mm	680(W)×600(D)×660(H)mm
重量	21Kg	48Kg	17Kg	68Kg
主軸(上下方向)回転数	0～600rpm	0～300rpm	0～600rpm	0～300rpm
3次元(左右方向)回転数	0～600rpm	0～300rpm	0～600rpm	0～300rpm
実質3次元枠回転数	0～1200rpm	0～600rpm	0～1200rpm	0～600rpm
電源	AC100V 120W DC ブラシレスモーター2台使用	AC100V 300W DC ブラシレスモーター2台使用	AC100V 120W DC ブラシレスモーター2台使用	AC100V 300W DC ブラシレスモーター2台使用
最大消費電力	240W	600W	240W	600W
容器	ジルコニア、アルミナΦ80mm球容器（最大処理約100mlまたは100g）金属（S45C、ステンレス、クロム銅、タングステン等）半球合わせ容器他社仕様有り	ジルコニア、アルミナ製Φ800ml球または楕円容器（最大処理500ml） SUS半球Φ210mm合わせ容器（最大処理1,200ml）金属（S45C、ステンレス、クロム銅、タングステン等）半球合わせ容器他社仕様有り	ジルコニア、アルミナΦ80mm球容器（最大処理約100mlまたは100g）金属（S45C、ステンレス、クロム銅、タングステン等）半球合わせ容器他社仕様有り	ジルコニア、アルミナ製Φ800ml球または楕円容器（最大処理500ml） SUS半球Φ210mm合わせ容器（最大処理1,200ml）金属（S45C、ステンレス、クロム銅、タングステン等）半球合わせ容器他社仕様有り
