磁性流体シール(マグリングシール)
ベアリンググリス、ガス、ダストなどの微細なコンタミネーションを完全に封止する、大気用防塵シールです。
特徴
- 従来の磁性流体シールに比べ、簡単な1ピース構造です。
- 超薄型設計が可能で、1mmまで薄くすることができます。
- シール形状を自由に設計することが可能です。
- シャフト、ハウジングの材質が磁性/非磁性のどちらでも使用可能です。
用途
防塵シール
- クリーンロボット間接部シール
- コンピューターハードディスク装置
- スピンドルシャフトシール
- ヘッド駆動部シール - ベアリングシール
- クリーンルーム用FA機器シール
磁性流体シールの使い方例

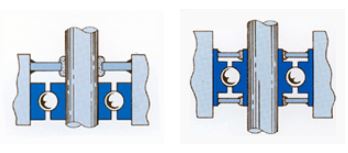

ベアリングとの併用
磁性流体シールのシールメカニズム
マグリングシールはシャフトを介さず磁界を形成します。
（※3ピース品はシャフトとシールで磁界を形成するため、シャフト材質は磁性材にする必要があります。）
作製可能サイズ
マグリングシール
| 外径 | Φ90mm以下 |
|---|---|
| 内径 | Φ20mm以上 |
| 厚さ | 4mmt以下 |
| シール幅 | （片側10mm以下） |
※専用金型の製作により、形状、寸法を自由に設計 することが可能になります。
マグリングシール寸法例
|
＜切削品＞ etc. |
＜専用金型品＞ etc. |
3ピース磁性流体シール
| 外径 | Φ200mm以下 |
|---|---|
| 内径 | 制限無し |
| 厚さ | 5mmt（限定） |
| シール幅 | 制限無し |
3ピース磁性流体シール寸法例
|
Φ100mm×Φ90.3mm×5mmt／Φ180mm×Φ175.3mm×5mmt etc. |
3ピース磁性流体シールは下記カタログスペック品もご用意しています。
| 内径（Φ）mm | 外径（Φ）mm | 厚さ（t）mm | |||
|---|---|---|---|---|---|
| 25.3 | +0.05 -0 |
40 | 0 -0.05 |
5 (4) | ±0.2 |
| 30.3 | +0.05 -0 |
45 | 0 -0.05 |
5 (4) | ±0.2 |
| 45.3 | +0.05 -0 |
60 | 0 -0.05 |
5 (4) | ±0.2 |
| 60.3 | +0.05 -0 |
80 | 0 -0.05 |
5 (4) | ±0.2 |
| 80.3 | +0.05 -0 |
100 | 0 -0.05 |
5 (4) | ±0.2 |
| 100.3 | +0.05 -0 |
120 | 0 -0.05 |
5 (4) | ±0.2 |
| 120.3 | +0.05 -0 |
145 | 0 -0.05 |
5 (4) | ±0.2 |
| 135.3 | +0.05 -0 |
160 | 0 -0.05 |
5 | ±0.2 |
| 150.3 | +0.05 -0 |
175 | 0 -0.05 |
5 | ±0.2 |
| 155.3 | +0.05 -0 |
180 | 0 -0.05 |
5 | ±0.2 |
